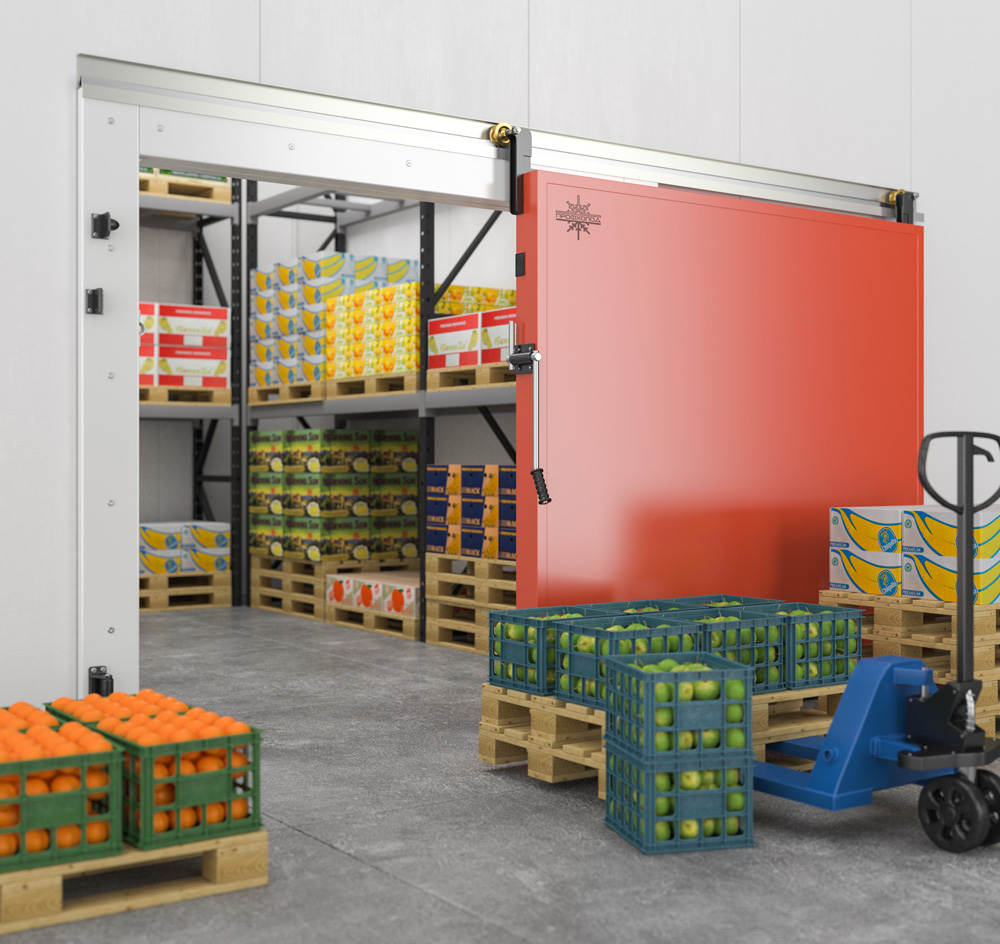

Откатные противопожарные двери (ОД П) «ПрофХолод»

Характеристики


• толщина дверного полотна: 150 мм,
• наполнитель: высококачественный огнестойкий пенополиизоцианурат PIR из лучших зарубежных компонентов,
• высота проема: от 1800 мм до 2600 мм,
• ширина проема: от 800 мм до 2600 мм.

Назначение дверей


Холодильные откатные противопожарные двери «ПрофХолод» (ОД П) предназначены для холодильных помещений с повышенными требованиями к пожарной безопасности.
ОД П применяются в средне- и низкотемпературных холодильных камерах, складах, терминалах.
ОД П имеет предел огнестойкости EI30: препятствует распространению огня, дыма и других продуктов горения из помещения.

• в помещениях с повышенными требованиями к пожарной безопасности,
• в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков,
• в холодильных камерах любого объема, складах, терминалах,
• для стабилизации климатического режима в помещениях,
• в помещениях без жестких требований к гигиене.


Варианты исполнения откатных противопожарных дверей:


• откатная дверь с порогом и без порога,
• откатная дверь средне- или низкотемпературного исполнения,
• дверь правого отката / левого отката.


Конструкция двери


1. Обрамление светового проема (опция),
2. Направляющие рельсы с анодированного алюминия,
3. Отбойник с резиновым демпфером,
4. Упор для внешней ручки-рычага,
5. Накладная рама,
6. Упор нижний направляющий Q08-4 ПХ,
7. Захват нижний направляющий Q08-16 ПХ,
8. Двухконтурный уплотнитель Fermod 8511,
9. Терморасширяющаяся уплотнительная лента,
10. Внутренняя ручка-рычаг 3540 ПХ,
11. Внешняя ручка-рычаг 3500 ПХ,
12. Кронштейны верхние: левый (Q08-1 ПХ) и правый (Q08-2 ПХ) с латунными роликами,
13. Дверное полотно 150 мм,
14. Обрамление торцов дверного полотна,
15. Кронштейн нижний Q08-3 ПХ.

Откатные противопожарные двери

Дверное полотно

Дверное полотно ОД П «ПрофХолод» состоит из стальных оцинкованных окрашенных листов (RAL 9003 стандарт) и жесткого пенополиизоцианурата (PIR) толщиной 150 мм, плотностью до 50 кг/м3.

По торцам конструкции установлены металлические швеллеры толщиной 2 мм, которые повышают целостность и несущие способности двери.

При сборке дверного полотна «ПрофХолод» использует только огнеупорные герметики и пены.

В зависимости от степени агрессивности рабочей среды возможно изготовление полотна откатной двери из:

• оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL,
• нержавеющая сталь Aisi 430 (для непищевых продуктов),
• нержавеющая сталь Aisi 304 (для пищевых продуктов),
• сталь с органическим покрытием для применения в сельскохозяйственных объектах Granite Farm,
• пищевая сталь с ламинированным покрытием Food Safe.

Дверь поставляется в специальной полиэтиленовой пленке толщиной 50 мкм, которая свободно удаляется после монтажа.



Уплотнитель

На полотно ОДП монтируются два вида уплотнителя:

1. Уплотнитель Fermod 8511 (Франция): устанавливается двумя контурами по периметру дверного полотна.

2. Уплотнитель 15948: устанавливается в безпороговых дверях.

3. Противопожарный контур: устанавливаются по периметру полотна. При воздействии высоких температур (от 150oС) заполняет зазор между полотном и рамой, препятствуя проникновению огня и дыма в соседние помещения.



Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой краской в белый цвет (RAL 9003). Рамы под заказ изготавливаются из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проема с помощью крепежного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проема:

• ширина рамы = ширина светового проёма + 200 мм,
• высота рамы = высота светового проёма + 200 (беспороговое исполнение),
• высота рамы = высота светового проёма + 200 + высота порога (пороговое исполнение).


Фурнитура

Противопожарная дверь комплектуется металлической фурнитурой «ПрофХолод» (кронштейны, ролики, захват и упор двери, направляющие рельсы, внешняя и внутренняя ручки-рычаги, крепежи) и металлическим замком Fermod F57 (Франция).

Направляющие профили откатных холодильных дверей «ПрофХолод» выполнены из анодированного алюминия и рассчитаны на нагрузки до 250 кг.

Система боковых направляющих ОД П «ПрофХолод» расположена на сэндвич-панели, на стене, без крепления к полу.
